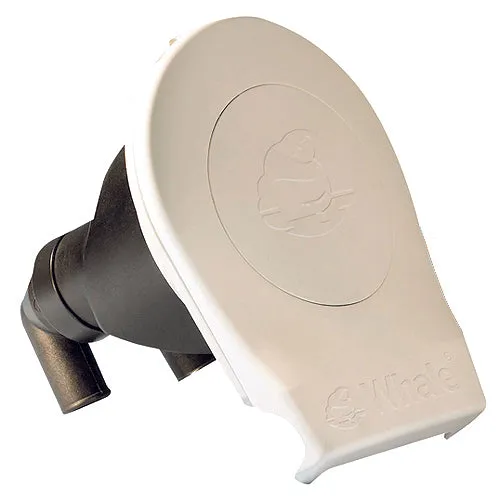

限られたスペースへの設置に適したコンパクトデザインの手動ビルジポンプです。
カバーとレバーが一体となった構造で、面にも裏にもあまり出っ張りません。
なめらかなシェイプのカバーの開閉動作にあわせて、一体となったポンプが作動します。設置スペースが限られた場所にでも設置できるようデザインされており、表側には白いカバーが出るのみ、裏側にもポンプや配管が大きく出っ張らないように工夫がなされています。ホースコネクタは25mm、38mmに対応し、ワンタッチで付け替えが可能です。コネクタの向きは360°回転するので配管レイアウトに合うように設置できます。設置作業自体も非常にシンプルで、お一人で施工できるほか面倒なシーリングなども必要ありません。
Smartbailの特徴
コンパクトな一体型構造
カバーを開けるとダイアフラムが引っ張られ、ポンプが作動する仕組みです。レバーなどの出っ張りがなく設置部位がスッキリシンプルにできます。
レイアウト自在のコネクタ
ホースコネクタは25mm、38mmが各２本付属します。いずれのコネクタもワンタッチで本体に接続でき、360度回転するので配管の取り回しが自在です。内部には逆止弁も付いています。
Smartbail 主な仕様
| 品番 | 設置方法 | 重量 | ホース接続口径 | 高低差(A) | 高低差(B) | 高低差(A B) |
|---|---|---|---|---|---|---|
| BP5012 | スルーデッキ式 | 0.6kg | 25mm/38mm | ≦3m | ≦3m | ≦3m |
Smartbail 流量サンプリングデータ
ポンプ設置位置やホース径、ポンピング回数による流量の変化をサンプリングしたデータです。
| ホース径 | 高低差(A) | 高低差(B) | 流量(45ストローク/分） | 流量（70ストローク/分） |
|---|---|---|---|---|
| 25mm | 0m | 0m | 32.75L/分 | 51L/分 |
| 38mm | 0m | 0m | 43.5L/分 | 67.7L/分 |
Smartbail 本体寸法＆配管例
弊社では他モデルや交換パーツ等も各種取り揃えております。
詳細は画像または下記ボタンからお進みください。
（下記ボタンからは別ウィンドウで開きます）
【ご注意】本製品は製品クオリティ維持の為、アクセサリー・スペアパーツ等に専用パーツ以外のものはご使用いただけません。また、同系統の製品も型式によって使いまわすことができない為、必ず上記リンクより対応製品をご確認ください。
